Système et Technologies d’Enregistrement et de Traitement des sons d’AUscultation
Architecture
Acronyme du projet : STETAU
Titre du projet : et Technologies d’Enregistrement et de Traitement
des sons d’Auscultation
Contrat : DGE
Date de début : 1 septembre 2006 date
de fin: 28 février 2008
Titre du deliverable : architecture
Type (Interne ou Restreint ou public): restreint
Partenaires Contribuants: Alcatel-Lucent
Date contractuelle du déliverable : septembre 2007
Date actuelle du deliverable : octobre 2007
1 Introduction

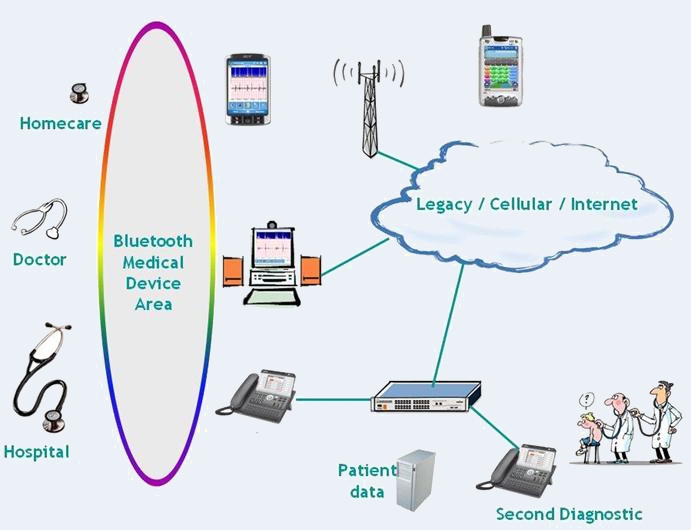

Le projet
STETAU s’appuie sur un équipement permettant de prélever des sons provenant de
la cage thoracique d’un patient, et qui seront analysés, archivés et
documentés. Le projet focalise sur l’étude de l’interface graphique et
l’ergonomie, aussi bien pour le patient à domicile que pour les professionnels
de santé, en ambulatoire (médecine d’urgence) et en milieu hospitalier,
essentiellement dans la composante documentation et archivage des sons.
Le stéthoscope électronique est associé à un équipement de traitement local de
type PC ou PDA qui va permettre de documenter les sons, de les archiver et de
les transmettre
L’application
sera déclinée sous plusieurs formes:

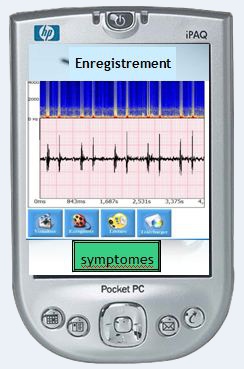

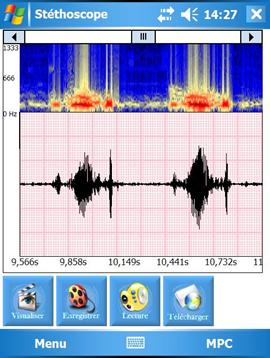

- équipement mobile, de type PDA pour les patient à domicile, et les
auscultations en ambulatoire (médecine d’urgence ou médecine hospitalière),

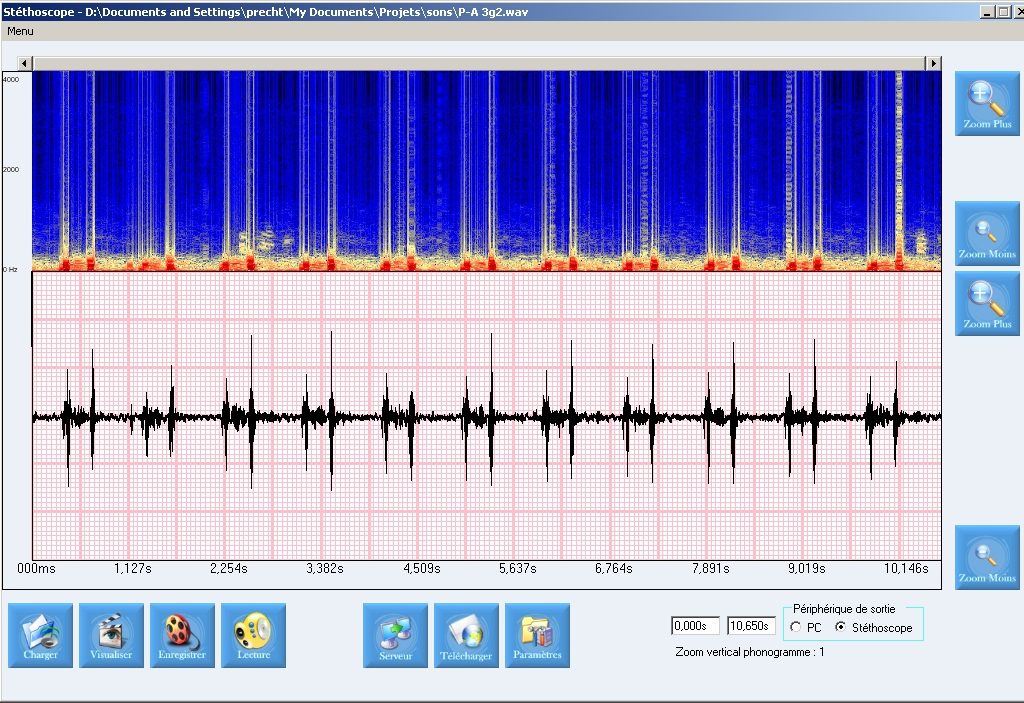

-équipement fixe de type PC pour la médecine générale
- terminal VoIP offrant une couverture Bluetooth en milieu hospitalier
2 Spécifications externes
2.1 Les cas d’utilisation de la capture des sons auscultatoires

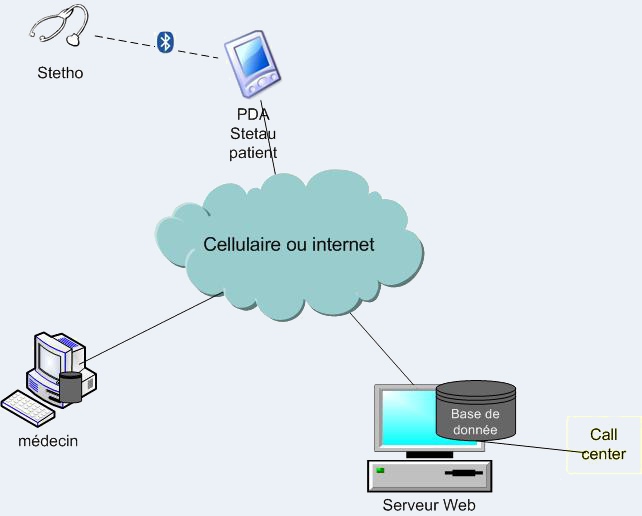

2.1.1 Utilisation en ambulatoire
Le stéthoscope communique
avec un equipement pôrtable, de type PDA, via une liaison Bluetooth. Les sons
sont sauvegardés en local dans le PDA. Ce cas correspond aux missions de
médecin en ambulatoire, mais également au patient résidentiel (par
exemple patients atteints de pathologies chroniques telles que la BPCO,
l’asthme, les valvulopathies, …) et enfin
au médecin lors de la tournée des chambres d’un service hospitalier. Le
transfert des données depuis le PDA vers une base externe se fera soit au
travers d’une connexion directe (cellulaire ou internet), soit au travers d’un
relais de type PC ou liaison de synchronisation.

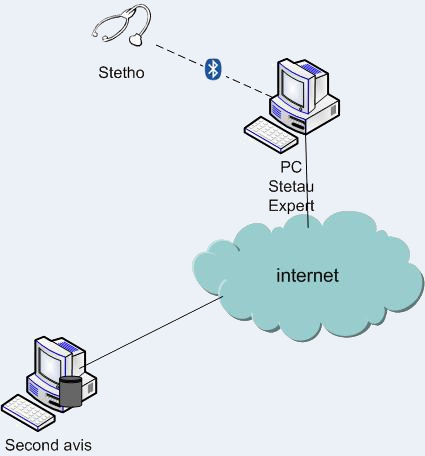

2.1.2 Utilisation fixe
Le
stéthoscope communique via une liaison Bluetooth, avec un équipement de
traitement,de type PC ou PC portable. La pile Bluetooth du
PC devra supporter le profil Headset.
Le médecin réalise un enregistrement; et s’il le désire, il peut
demander l’avis d’un confrère. Pour cela, il envoi par e-mail le fichier son
ainsi que toutes les informations ou commentaires nécessaires pour réaliser un
diagnostic.

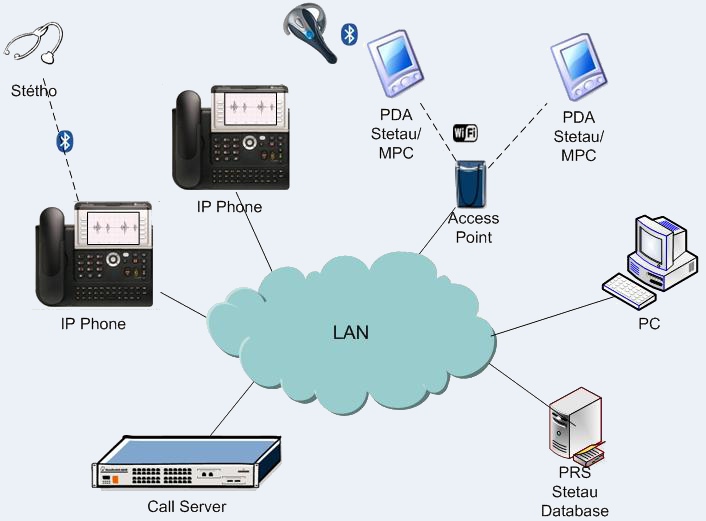

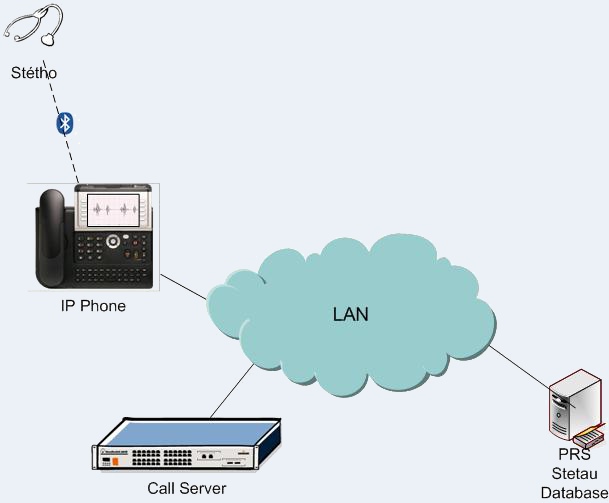

2.1.3 Utilisation derrière poste VoIP (cabinet médical, hôpital)
Le stéthoscope communique via une liaison Bluetooth avec un poste IP Bluetooth.

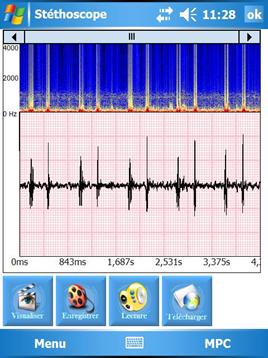

Le médecin peut visualiser et écouter le son auscultatoire. Une fois l’enregistrement effectué

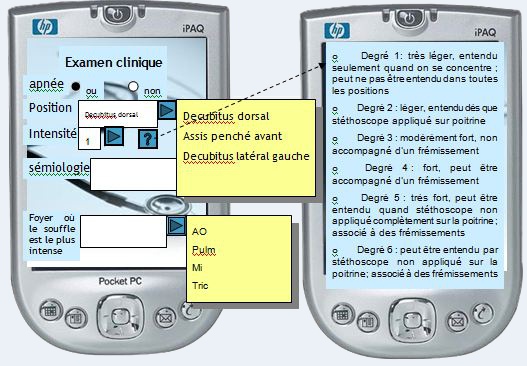

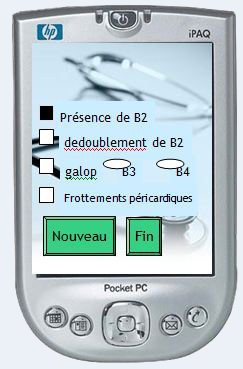

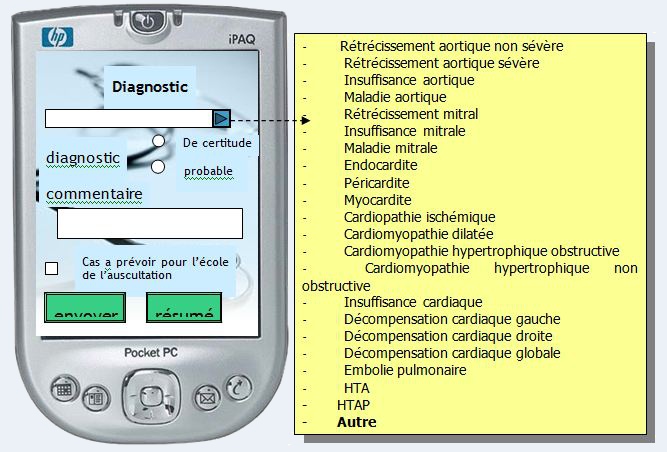

il peut saisir des informations de sémiologie et les stocker, en plus du son,
dans une base de données. L’accès à la base est sécurisé (par login/mot de
passe ou par identification d’un médecin grâce au device associé).
2.1.4 Utilisation pour l’éducation (hôpital)
Le médecin réalise une auscultation grâce au stéthoscope associé
en Bluetooth à un poste IP.
Les étudiants peuvent participer à l’auscultation en temps réel dans la chambre du patient ou à distance
2.2 Sauvegarde et transmission du dossier d’auscultation
Les sons
collectés lors d’une auscultation sont sauvegardés automatiquement dans une
base de données locale (cas d’usage 2.1.1 et 2.1.3) ou distante (2.1.3 et
2.1.4).

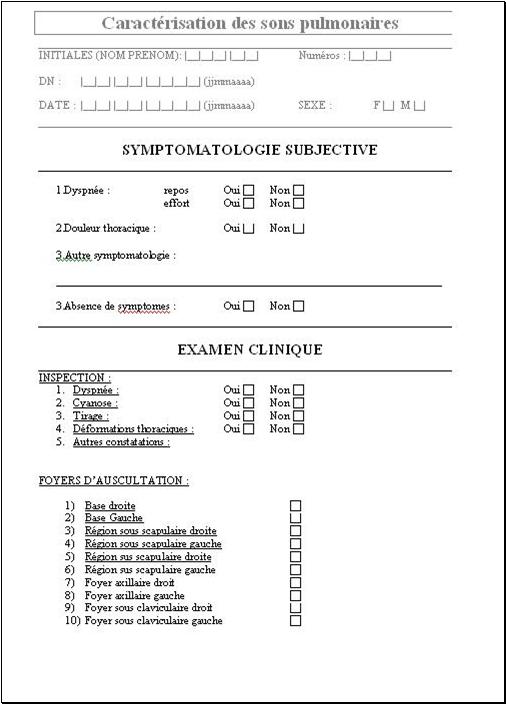

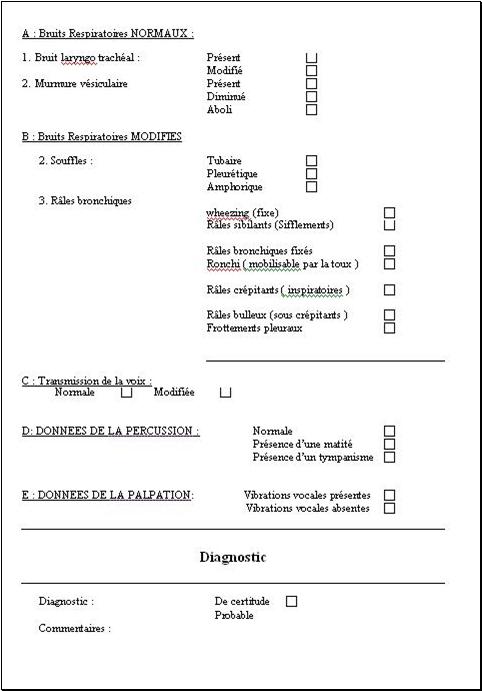

Ces fichiers « son » sont documentés sommairement lors de la saisie, et pourront
être consolidés dans une étape ultérieure.
Le médecin peut ensuite choisir d’envoyer le son et les informations relatives à
l’auscultation sur une base distante.
Deux cas de figure peuvent se présenter:
-l’envoi depuis un PC ou un PDA, via internet. Se pose ici la question du
cryptage, de la confidentialité des informations transmises.
-si on se trouve sur le même réseau Wifi que le PC serveur, il est possible
d’envoyer directement les sons en Wifi à l’aide du PDA ou du PC.
3 Architecture physique
Le stéthoscope est constitué des éléments suivants:
- pavillon (pièces métalliques pourvues d'une membrane que l'on applique sur la peau du patient) pour amplifier le son
- microphone électret: capteur analogique, qui
permet la conversion des ondes sonores acoustiques d'un milieu compressible en
impulsions électriques. Le microphone à électret est dans son principe voisin
du microphone à condensateur mais présente la particularité de disposer d'un
composant à polarisation permanente : l'électret. Le problème, c'est que
la charge de polarisation diminue dans le temps, ce qui se traduit par une
perte de sensibilité du micro au fil des années. D'une façon générale, une
alimentation à piles du microphone à électret est nécessaire pour
l'alimentation d'un transistor à effet de champ adaptateur d'impédance logé
immédiatement derrière Facilement
miniaturisable, le micro à électret est très utilisé dans le domaine
audiovisuel (micro cravate, micro casque, etc.) où on l'apprécie pour son
rapport taille/sensibilité. Les meilleurs modèles parviennent même à rivaliser
avec certains micros électrostatiques en terme de sensibilité. En résumé les
avantages sont : la possibilité de miniaturisation extrême, et la
sensibilité ; les inconvénients sont l’amoindrissement de la sensibilité
au fil du temps
- écouteurs: ce sont de petites enceintes que l'on place dans l'oreille
- module Bluetooth, utilisé pour la transmission des données.
4 Architecture logicielle

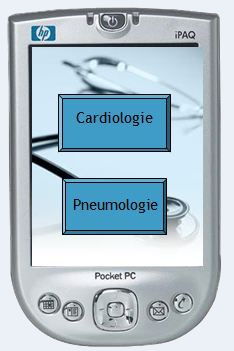

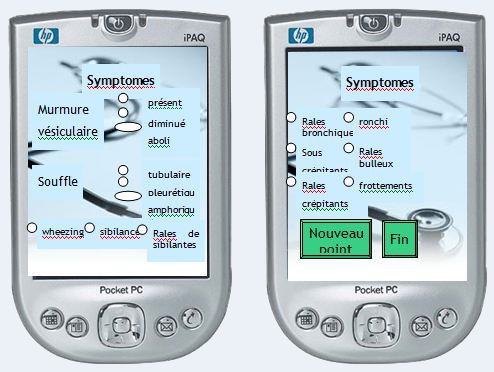

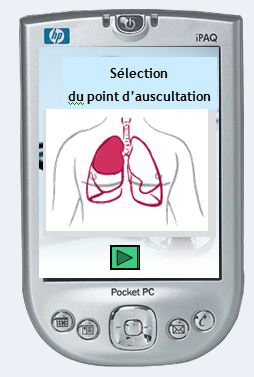

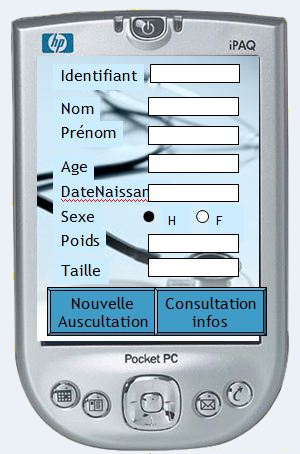

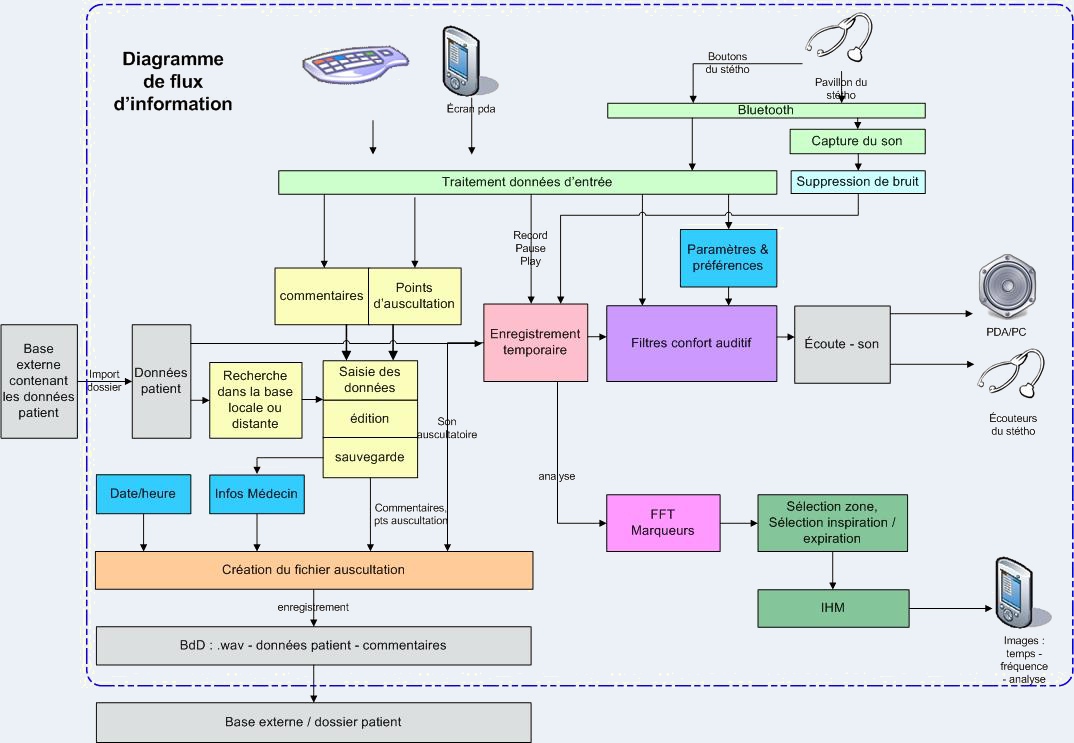

4.1 L’application STETAU
4.2 Bluetooth
Pour faire communiquer les différents outils électroniques utiles à ce projet, la
liaison sans fil bluetooth s’est avérée être plus adaptée. En effet, le
bluetooth est une technologie radio qui permet à plusieurs appareils
électronique de communiquer entre eux sur de faibles distances (moins de 100 m); un appareil
maître peut avoir jusqu’à 7 périphériques esclaves. Ces esclaves peuvent être
de différentes natures: imprimante, un clavier, une souris, PDA,
téléphones, une oreillette, un lecteur mp3, ou, dans notre cas, stéthoscope. Enfin, il s’agit
d’une technologie autorisée dans le milieu médical et notamment dans les
hôpitaux.

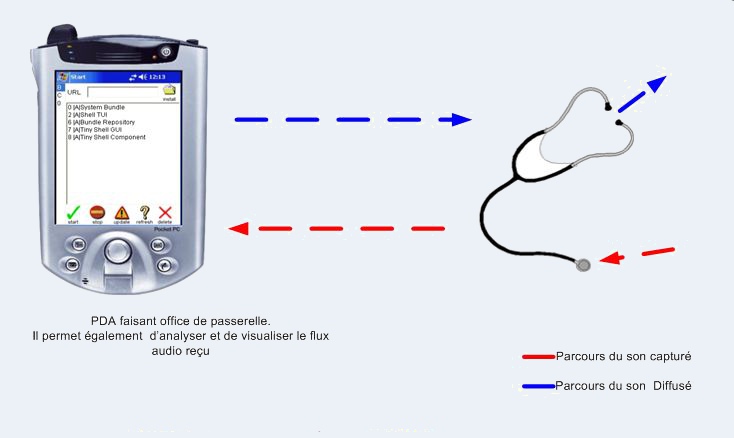

Le son auscultatoire est capté par un stéthoscope qui communique en Bluetooth avec un
équipement de traitement (PC ou PDA).
4.2.1 Profils Bluetooth
Pour utiliser le bluetooth, un périphérique doit être capable d’interpréter les
profils bluetooth. Un profil définit le comportement d’un périphérique pour une
utilisation spécifique. On peut le comparer à un scénario décrivant le
fonctionnement de périphérique. Il existe de nombreux profils à utiliser
selon ces besoins mais les plus utilisés servent pour :
- L’échange de fichier
- Le
profil FTP définit comment un
périphérique client peut parcourir les répertoires et fichiers figurant
sur un périphérique serveur. Un périphérique client peut récupérer des
fichiers qui se trouvent sur un périphérique serveur ou transférer
certains de ses propres fichiers sur ce même serveur à l'aide du profil
GOEP. Le profil FTP prend en charge les opérations suivantes :
obtention des listes de répertoires, basculement vers d'autres
répertoires, obtention de fichiers, ajout de fichiers et suppression de
fichiers. Le profil FTP utilise le protocole OBEX comme moyen de
transport et s'appuie sur le profil GOEP.
- Le profil GOEP est utilisé pour
transférer un objet d'un périphérique à un autre. Il peut s'agir d'une
image, d'un document, d'une carte de visite, etc. Ce profil définit deux
rôles, celui du serveur à partir duquel un objet est récupéré ou sur
lequel un objet est transféré et celui du client qui initie l'action. Les
applications qui utilisent le profil GOEP partent du principe que les
liaisons et les voix sont établies selon la procédure définie dans le
profil GAP. Le profil GOEP dépend du profil Serial Port. Il offre un cadre général aux autres profils qui
utilisent le protocole OBEX et définit le rôle du périphérique client et celui
du périphérique serveur. Comme avec toutes les transactions OBEX, le profil
GOEP stipule que c'est au client d'initier toutes les transactions. Toutefois, ce
profil ne décrit pas comment les applications doivent définir les objets à
échanger ou plus exactement comment elles doivent procéder pour échanger leurs
objets. Ces informations sont définies par les profils qui dépendent du profil
GOEP, à savoir les profils OPP, FTP et SYNC. Les périphériques compatibles
Bluetooth qui utilisent en principe ce profil sont les ordinateurs bloc-notes,
organisateurs de poche, téléphones portables et smart phones.
- La connexion à d’autre réseau (internet, gsm)
- Le Profil PAN (Personal Area Networking
Profile) décrit comment deux périphériques compatibles Bluetooth ou plus
peuvent former un réseau ad hoc et comment ce même dispositif peut être utilisé
pour accéder à un réseau distant à l'aide d'un point d'accès réseau. Ce profil
définit plusieurs rôles, celui du point d'accès réseau, celui du réseau ad hoc
de groupe et celui de l'utilisateur PAN. Le point d'accès réseau peut
correspondre à un point d'accès données LAN traditionnel et le réseau ad hoc de
groupe peut représenter un ensemble de périphériques reliés uniquement les uns
aux autres. Le profil PAN est conçu pour permettre l'utilisation du protocole
BNEP sur les protocoles de la couche 3 et ainsi permettre le transport de
données sur l'une des liaisons de la technologie sans fil Bluetooth.
- La transmission audio
- Le Profil A2DP
(Advanced Audio Distribution Profile) décrit comment les données audio de
qualité stéréo peuvent être transmises en continu d'un émetteur multimédia à un
bloc récepteur. Le profil définit deux rôles, celui de la source audio et celui
du bloc récepteur. La catégorie « balladeur » du lecteur multimédia
peut être considérée comme un scénario d'utilisation standard. Dans ce cas, la
source audio est constituée par le lecteur de musique et le bloc récepteur
audio par l'oreillette sans fil. Le profil A2DP définit les protocoles et les
procédures qui répartissent le contenu audio haute qualité en mono ou stéréo
sur les canaux ACL. Il est par conséquent important de faire la différence
entre l'« audio avancé » et l'« audio Bluetooth » qui
spécifie, comme défini dans la spécification de bande de base, la manière dont
les données vocales à bande étroite doivent être réparties sur les canaux SCO. Ce
profile utilise le protocole GAVDP. Ceci signifie qu'il doit obligatoirement
prendre en charge le codec SBS de faible complexité. Il peut prendre en charge
de manière facultative les formats MPEG-1, 2 Audio, MPEG-2, 4 AAC et ATRAC.

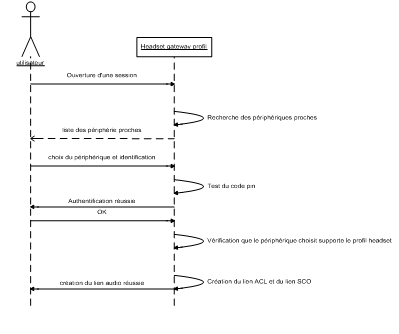

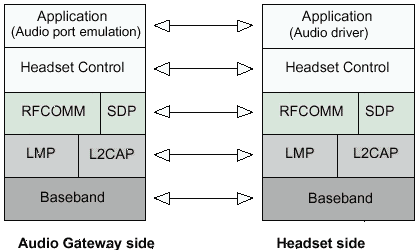

- Le profile HSP (HeadSet Profile) décrit comment une
oreillette compatible Bluetooth doit communiquer avec un ordinateur ou avec un
autre type de périphérique compatible Bluetooth, par exemple avec un téléphone
portable. Une fois connectée et configurée, l'oreillette peut remplir la
fonction d'interface de sortie et d'entrée audio pour le périphérique distant.
Le profil HSP s'appuie sur les transports SCO pour l'audio et sur un
sous-ensemble de commandes AT (conformes à la norme GSM 07.07) qui
permettent d'obtenir un contrôle minimum, notamment de passer un appel, de
décrocher, de raccrocher et de régler le volume.

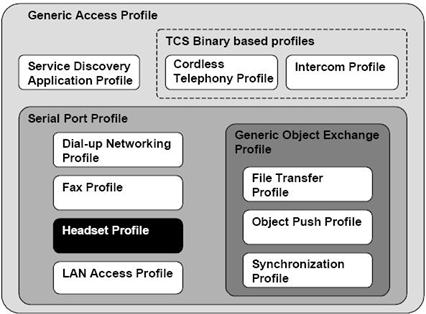

Il existe des profils «génériques» servant de base à tous les autres, voici les plus
importants:
- Le profil
GAP (Generic Access Profile) sert de base à tous les autres profils et
définit une méthode cohérente permettant d'établir une liaison de bande de
base entre les périphériques compatibles Bluetooth. Le profil GAP définit
en outre les éléments suivants:
- Tous les périphériques Bluetooth doivent être
dotés de ces fonctionnalités
- Procédures génériques permettant de détecter les
périphériques et d'établir une connexion entre eux
- Terminologie d'interface utilisateur basique
Le
profil GAP assure un haut niveau d'interopérabilité entre les applications et
les périphériques. Il facilite également la tâche des développeurs lorsqu'il
s'agit de définir de nouveaux profils en s'appuyant sur les définitions
existantes.
Le profil GAP gère la détection des périphériques non connectés ainsi que
l'établissement des connexions entre ceux-ci. Ce profil définit des opérations
génériques. Il peut être utilisé par des profils s'y référant et par les
périphériques mettant en œuvre plusieurs profils. Il garantit que deux
périphériques compatibles Bluetooth, quels qu'ils soient, quels que soient leur
fabricant et leur application, peuvent échanger des informations via la technologie Bluetooth
afin de détecter les types d'applications qu'ils prennent respectivement en
charge. Les périphériques compatibles Bluetooth ne se conformant à aucun autre
profil Bluetooth doivent se conformer au profil GAP pour assurer leur
interopérabilité et co-existence.
- Le profil GAVDP (General Audio/Video Distribution Profile) sert de base aux
profils A2DP et VDP, c'est-à-dire aux profils de base conçus pour répartir
les flux audio et vidéo en utilisant la technologie
Bluetooth. Le profil GAVDP définit deux rôles, celui de
l'initiateur et celui du destinataire. Dans un scénario d'utilisation
standard, un périphérique, par exemple, un « baladeur » est
utilisé comme périphérique initiateur et l'oreillette joue le rôle du périphérique
destinataire
- Le profil SPP (Serial Port Profile) définit la procédure permettant de
configurer les ports série virtuels et de connecter deux périphériques
compatibles Bluetooth. Le profil SPP s'appuie sur la spécification
ETSI TS07.10 et utilise le protocole RFCOMM pour
permettre l'émulation des ports série. Ce profil offre un substitut sans
fil aux applications de communication série et signaux de contrôle
existants utilisant les ports RS-232. Le profil SPP sert de base aux
profils DUN, FAX, HSP et LAN. Il prend en charge un débit de données de
128 kbits/sec au maximum. Le profil SPP dépend du profil GAP.
Pour communiquer, tous ces
profils se basent sur des protocoles, spécifiant leur interaction. Voici les
plus courants:
- Le protocole OBEX (Object Exchange) est un protocole de transfert qui définit des
objets de données ainsi qu'un protocole de communication qui permet à deux
périphériques de les échanger. Le protocole OBEX est conçu pour permettre
aux périphériques prenant en charge les communications par infrarouge
d'échanger une grande quantité de données et de commandes selon un
processus normalisé sensible aux ressources. Le protocole OBEX utilise un
modèle client-serveur et ne dépend pas des mécanismes de transport ni du
transport API. Le périphérique compatible Bluetooth qui souhaite ouvrir
une session de communication OBEX avec un autre périphérique est considéré
comme étant le périphérique client. Le protocole OBEX définit également un
objet de liste de répertoires qui permet de parcourir les contenus des
répertoires figurant sur les périphériques distants. La couche RFCOMM
est utilisée comme couche de transport principale pour le protocole OBEX.
Le protocole OBEX permet aux applications de fonctionner sur la pile protocolaire
de la technologie sans fil Bluetooth ainsi que sur la pile IrDA. Dans le
cadre des périphériques compatibles Bluetooth, seul le protocole OBEX orienté
connexion est pris en charge. Trois profils d'application, à savoir les profils
SYNC, FTP et OPP utilisent le protocole OBEX.
- Le protocole
AVCTP (Audio / Video Control Transport Protocol) décrit les
mécanismes de transport permettant d'échanger des messages pour le
contrôle des périphériques A/V.
- Le protocole
AVDTP (Audio / Video Distribution Transport Protocol) définit les
procédures de transmission, d'établissement et de négociation des flux
A/V.
- le protocole
BNEP est utilisé pour transporter des protocoles de réseau courants
tels qu'IPv4 et IPv6 sur des supports Bluetooth. Le format des paquets
s'appuie sur le tramage EthernetII/DIX tel que défini par la norme IEEE 802.3
(directement compatible avec le protocole L2CAP). Le protocole BNEP est
utilisé par le profil PAN (Personal Area Networking).
- Le protocole
RFCOMM émule les paramètres de la ligne série câblée ainsi que le
statut d'un port série RS-232. Il est utilisé pour permettre le transfert
des données série. Le protocole RFCOMM se connecte aux couches basses de
la pile protocolaire Bluetooth via la couche L2CAP. Grâce à sa fonction
d'émulation des ports série, le protocole RFCOMM prend en charge les
applications patrimoniales port série ainsi que le protocole OBEX pour
n'en citer qu'un. Le protocole RFCOMM correspond à un sous-ensemble de
commandes AT standard (ETSI TS 07.10) et incluent également des fonctions
spécifiquement adaptées à la technologie Bluetooth.
- Le protocole
SDP (Service Discovery Protocol) définit les opérations qu'une
application client Bluetooth doit effectuer afin de détecter les services
et caractéristiques disponibles d'un serveur compatible Bluetooth.
Lorsqu'un client entre dans une zone où un serveur compatible Bluetooth
est actif, ce protocole permet au client de détecter les nouveaux services
disponibles. Il lui permet également de détecter lorsque certains services
cessent d'être disponibles. Pour le protocole SDP, le terme
« service » signifie toute fonctionnalité utilisable par un
périphérique Bluetooth. Un périphérique compatible Bluetooth peut être à
la fois serveur et client de services. Pour savoir quels services sont
disponibles, le client SDP communique avec le serveur SDP en utilisant une
voie réservée sur l'une des liaisons L2CAP. Lorsque le client trouve le
service souhaité, il envoie une requête de connexion distincte pour
pouvoir utiliser ce service. Le canal réservé est dédié aux communications
SDP. Par conséquent, le client sait toujours comment procéder pour se
connecter aux services SDP d'un autre périphérique. Le serveur SDP gère sa
propre base de données SDP qui contient des enregistrements décrivant les
services qu'il propose ainsi que des informations indiquant comment s'y
connecter. Outre ces informations, les enregistrements de service
contiennent l'identifiant universel unique des services
(UUID - Universally Unique Identifier).
Schéma présentant la structure des différents profils
bluetooth
Pour
nos besoins, nous avons choisit le profil headset. Ce profil est très utilisé
dans la téléphonie sans fil (oreillette bluetooth), permet d’effectuer une
conversation (capturer et diffuser du son) via un périphérique maître.
4.2.2 Scénario d’utilisation du profil HeadSet
Lors de l’utilisation d’un
équipement Bluetooth doté du profil HeadSet, le périphérique maître fait office
de passerelle audio (audio gateway) qui dirige le flux vers sa destination
finale.
Schéma montrant le parcours des flux audio
Le schéma suivant montre les
protocoles et les différents modules utilisés dans ce profil.
Composant de la Pile BT nécessaire pour le profil headset
- La bande de base, les LMP et les L2CAP sont les
protocoles de Bluetooth de la couche OSI 1 et 2. RFCOMM est l'adaptation
Bluetooth du protocol GSM TS 07.10.
- Le SDP est le protocole de découverte de service
de Bluetooth.
- Headset control est l’entité de control des
signaux de commande de l’oreillette. Ces signaux sont des commandes AT.
4.2.3 Piles Bluetooth du marché
Actuellement sur la marché
plusieurs piles (stack) bluetooth existent, les plus connues et utilisées sont:
- Pile Broadcom, la plus utilisé sur de nombreux
pocket PC. Elle est aussi disponible sur PC, à condition d’acheter un clé
usb (dongle) bluetooth broadcom. Elle propose tous les profils présents
dans la spécification du consortium bluetooth mais en fonction de
l’architecture cible.
Remarque: attention d’une version à l’autre, les piles bluetooth broadcom perdent ou
acquièrent des fonctionnalités où n’ont pas les mêmes scénarios de connexion
pour certains profils. Pour exemple, la gamme des IPAQ de HP, ont tous des
piles broadcom, mais de versions différentes, pour le profil Headset, le
fonctionnement et mode de connexion ne sont pas le mêmes. (Perte de connexion,
difficultés d’appairage ou bien impossibilité d’activer une connexion audio
entre la passerelle et l’oreillette si une communication GSM n’est pas
activée).
- Pile Microsoft, disponible pour ordinateur et
PDA. Cependant elle est limité par rapport aux profils quelles proposent
sur PC : le profil FTP, OBEX, LAN et elle n’est par défaut sur les
PDA.
- Pile Toshiba, elle est fournie sur PC avec des
divers clés USB BT (pas forcement fabriqué par Toshiba, l’équipementier
Sitcom et d’autres génériques, vendent leurs dongles usb bluetooth avec
une pile Toshiba. Elle est très rare sur PDA, seul les modèles Toshiba la
possède
- Pile Bluesoleil : disponible uniquement sur
Pc, elle est dispose de tous les profils connus, son mode d’appairage est
intuitif et de bonne facture.
4.2.4 Diagrammes UML
Application Headset gateway profil
Diagramme des cas d’utilisation de cette application
Scénario de l’interaction entre l’utilisateur et l’application
4.2.5 Récupération du son
La diffusion en temps
réel du son provenant du microphone vers
les haut-parleurs (full duplex) est
nécessaire pour le praticien qui est en train d'ausculter un patient à l'aide
d'un stéthoscope électronique: il doit pouvoir à la fois enregistrer le
son et l’écouter en même temps.
Une des
contraintes majeure est donc de diffuser le son et l'écouter en temps réel avec
un délai de 14 ms maximum ; 14 ms étant le délai minimum perceptible à l’oreille
humaine..
Par conséquent le choix de la pile Bluetooth utilisé sur le device de traitement (PC ou
PDA) est importante, ainsi que l’optimisation de l’implémentation du logiciel de capture du son.
4.3 L’interface homme machine
Différents
types d’interfaces sont mis à disposition: une interface pour PC, PDA et
poste IP. Les fonctionnalités fournies sont sensiblement identiques, seule la
mise en forme diffère afin de fournir une plus grande facilité d’utilisation.
4.3.1 Sémiologie
Le médecin a la possibilité de saisir des commentaires relatifs au son écouté, au diagnostic
posé
A cette fin, le médecin est invité à compléter les champs relatifs à la sémiologie. Il
a également la possibilité de saisir des commentaires relatifs au son écouté,
au diagnostic posé… Enfin, pour chaque son, le médecin indique le point
d’auscultation considéré.
Toutes ces informations seront archivées et s’avèrerons utile lors d’un nouvel examen du
patient ou lors pour une analyse mathématique approfondie du signal.
Proposition de sémiologie pulmonaire:
4.3.1.1 Proposition d’écrans de saisie d’informations
Etat civil et informations générales

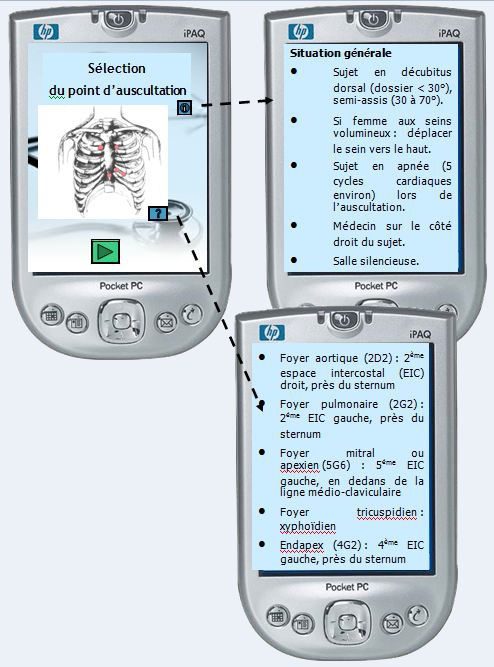

Choix du point d'auscultation
Pour chaque
son, le médecin indique le point d’auscultation considéré. Cette information
sera notifiée dans le fichier d’auscultation.
Les informations de sémiologie

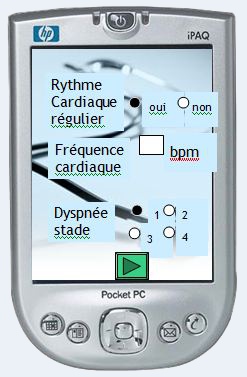

Dans le cas d’une auscultation cardiaque:
Dans le cas d'une auscultation pulmonaire:
Saisie du diagnostic

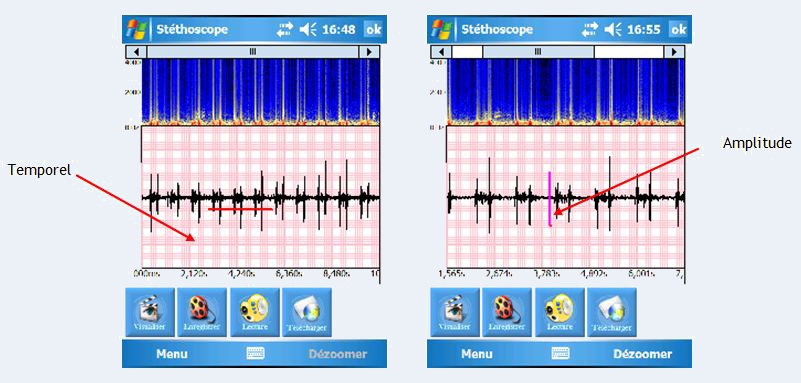

4.3.2 Affichage du signal
L’interface doit être la plus intuitive et conviviale possible. Plusieurs types d’affichage
sont proposés:
- représentation temporelle du signal: le temps est sur l'axe des abscisses, et l'amplitude du signal
en ordonnée; on représente la fonction f(t);
- représentation du spectrogramme: l'abscisse est toujours le temps, l'ordonnée est la fréquence, comprise entre
0 et 4.000 Hz, et la couleur représente la valeur de l'énergie du signal à cet instant et cette fréquence.
C'est la première fois que ces 2 courbes, temps et fréquence, sont représentées simultanément afin de mieux qualifier
et décrire le signal d'auscultation. Jusqu'à présent (début 2007), l'intégralité des produits disponibles ne
représentent que la fonction f(t) de l'auscultation. Stethographics représente le spectrogramme, mais sur une
courbe séparée. Les 2 courbes ne sont pas encore disponibles simultanément.
En outre, pour chacune des 2 courbes, il est possible d’effectuer des zooms, des déplacements, des mesures de durée entre
deux points.
Exemple de représentation graphique d’un son cardiaque sur PC:
Exemple de représentation graphique de deux sons cardiaque sur PDA; le premier
est son un cardiaque normal, le second présente un souffle.
4.3.3 Liste des commandes de base accessibles
Bouton
|
PC
|
PDA
|
Fonction
|
|
a
|
a
|
Démarrer la
visualisation du son auscultatoire sur l’écran et restitution audio.
|
|
a
|
a
|
Démarrer
l’enregistrement du son auscultatoire.
|
|
a
|
a
|
Stopper
l’enregistrement ou/et la visualisation.
|
|
a
|
a
|
Charger un fichier
.WAV.
|
|
a
|
a
|
Zoom plus sur
l’amplitude du spectrogramme ou du phonogramme.
|
|
a
|
a
|
Zoom plus sur
l’amplitude du spectrogramme ou du phonogramme.
|
|
a
|
a
|
Afficher
l’intégralité de la courbe.
|
|
a
|
a
|
Modifier les
paramètres du spectrogramme.
|
|
a
|
a
|
Lecture en boucle
de la partie affichée de la courbe.
|
L’utilisateur
a également la possibilité de sélectionner les zones qui l’intéresse pour
effectuer des zooms et mesure de durée de manière très simple et
intuitive: il suffit de marquer une zone horizontal ou verticale pour indiquer le début et la fin
du zoom sur l'axe des x ou sur laxe des y. Cette ergonomie, classique aujourd'hui sur les iPad
n'était pas connue à l'époque où les spécifications du logiciel a été défini.
Enfin, l’interface permet également de définir et d'enregistrer les paramètres et les préférences telles
que les informations relatives au médecin, au patient, les résultats du diagnostique préliminaire.
|
